橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質酸、堿、有機液、油品（油流量計）、食品等，流量計可以選用不同的材料鑄鋼、不銹鋼和316制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。

1、橢圓齒輪流量計測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。

2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此測量介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。

3、橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。

表頭顯示：指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出

儀表型號：LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示

測量介質：液體、各種油品

口徑規格：10---200

流量測量范圍：0.04-340 m3/h

測量精度：0.5級 0.2級

被測介質溫度：-20℃-100℃ ，*高+200℃

工作壓力：1.6MPa 2.5MPa 6.4MPa

輸出信號：脈沖、4--20mA、RS485

通訊類型：RS485

電源：DC12V ---DC24V

安裝方式：法蘭連接、螺紋連接

防爆等級：ExiaIIBT4

防護等級：IP65

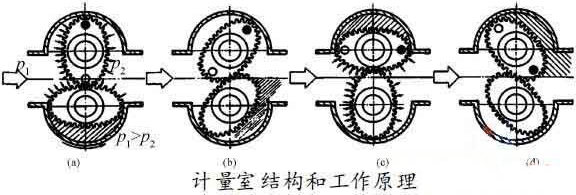

LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器的主要部分是由計量腔、裝在計量腔內一對橢圓齒輪轉子和密封聯軸器組成。計數機構則包含減速機構、精度調節機構和字輪顯示器。轉子與計量腔組成若干己知體積的空腔作為計量單位。一對橢圓齒輪轉子由同步齒輪保持適當?shù)奈恢藐P(guān)系，在流量計進出口處的壓差下推動轉動，并不斷地將進口液體經空腔計量后送至出口。密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，機械式計數機構有指針顯示和字輪累積。電子式計數機構對流量計轉子的旋轉信號傳遞給傳感器而產生相應的電信號進行處理，并在顯示屏上顯示出液體的瞬時流量和累計流量。

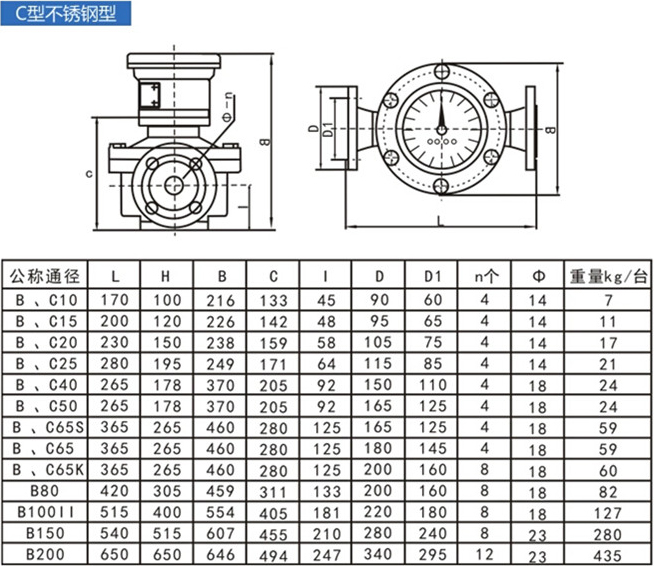

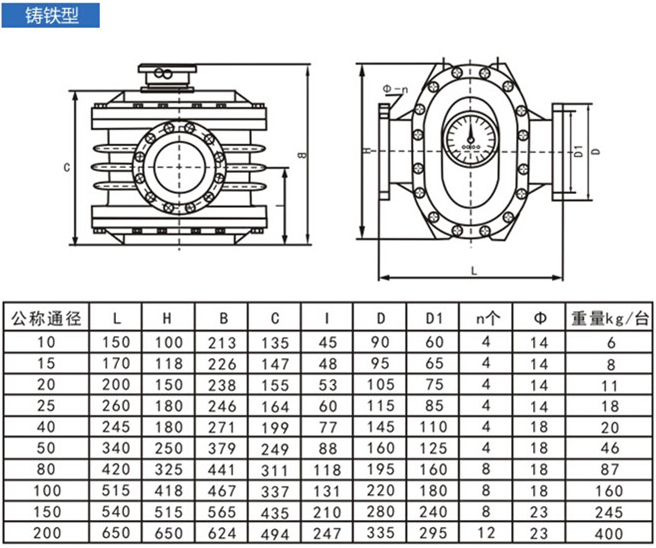

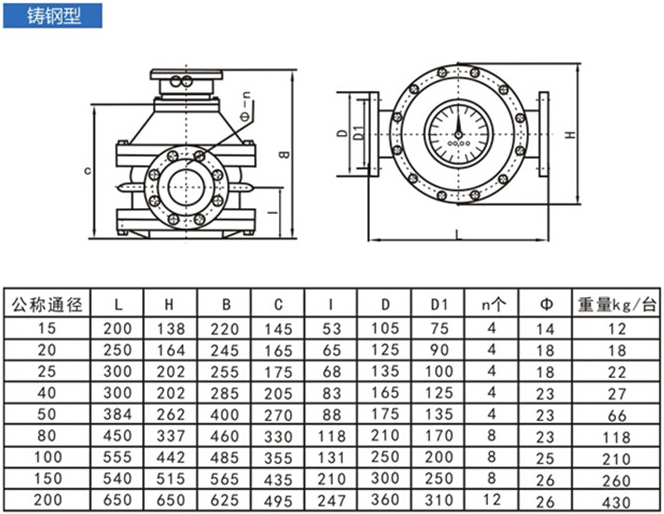

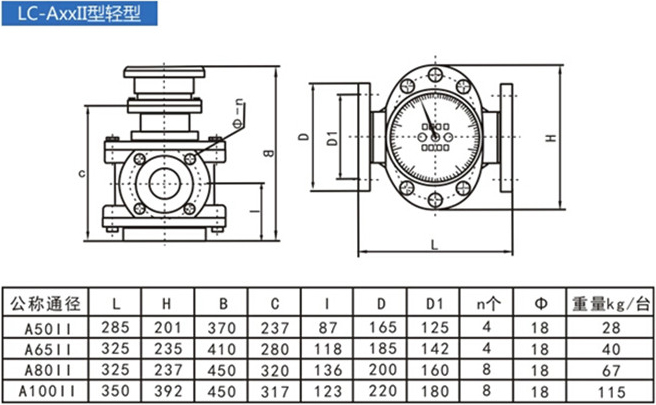

柴油流量表外形尺寸圖

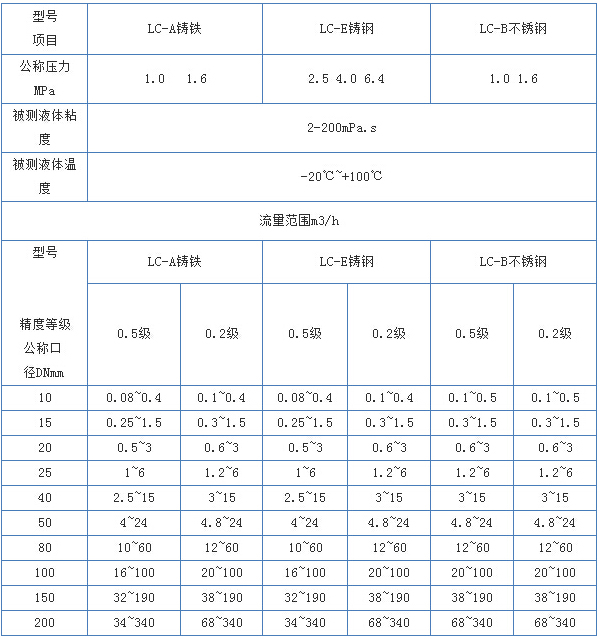

柴油流量表流量范圍表

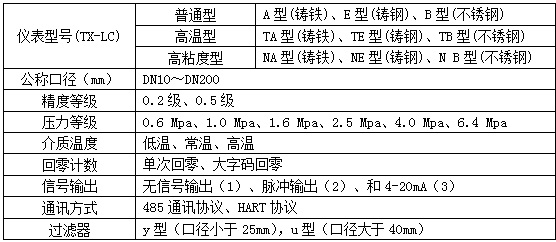

柴油流量表選型說明

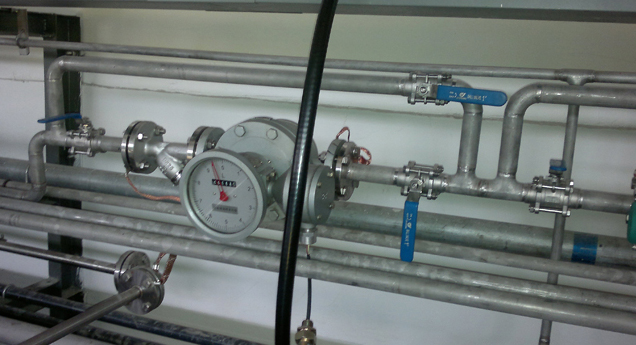

柴油流量表的安裝與使用
1、安裝
（1）橢圓齒輪流量計在安裝前應清潔管道。若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
（2）橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。
2、使用
（1）按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對*小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
（2）使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。
長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許*好定期進行標定。
